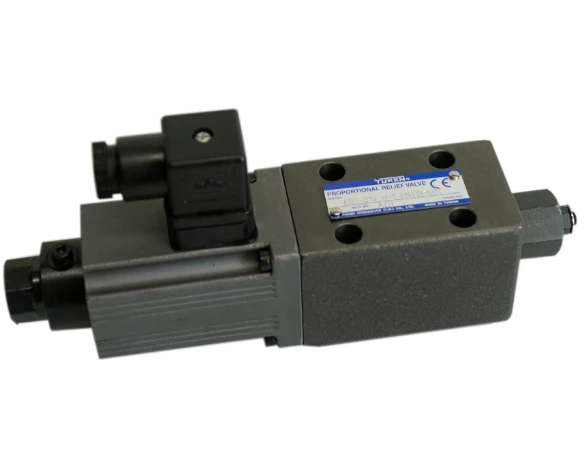

Válvula electrohidráulica proporcional serie EDG

La válvula electrohidráulica proporcional serie EDG consta de un pequeño solenoide de CC y una válvula de alivio de acción directa. Sirve como válvula piloto para un sistema hidráulico de bajo caudal o como válvula de control electrohidráulico proporcional y controla la presión en proporción a la corriente de entrada. Tenga en cuenta que esta válvula se utiliza junto con el amplificador de potencia correspondiente.

Envíeconsulta

Introducción del producto

Especificaciones de productos

	EDG-01
Máx. Pres. operativa.	24,5 MPa (3550 PSI)
Máx. Fluir	2 L/min (0,53 USGPM)
Mín. Fluir	0.3 L/min (0,08 USGPM)
Ajuste de presión Rango MPa (PSI)	Consulte la designación del número de modelo.
Corriente nominal	EDG-01❄-B: 800 mA EDG-01❄-C: 900 mA EDG-01❄-H: 950 mA
Resistencia de la bobina	10Ω
Histéresis	3% o menos
Repetibilidad	1% o menos
Masa aproximada	2 kg (4,4 libras)

Modelo de productos

F-	DE	G	-01	V	-C	-1	-PN	T13	-51	❄
Sellos especiales	Número de serie	Tipo de montaje	Tamaño de la válvula	Control aplicable	Ajuste de presión Rango MPa (PSI)	Válvula de seguridad	Orificio de línea P	Orificio de línea T	Número de diseño	Estándares de diseño
F: Sellos especiales para fluidos tipo éster de fosfato (Omitir si no es necesario)	ED: Válvula de alivio piloto electrohidráulica proporcional	G: Montaje en subplaca	01	Ninguno: uso general V: Control de ventilación de la válvula de alivio (Omitir si no es necesario)	B: 0.5 - 6.9 ( 70 - 1000)	Ninguno: Sin válvula de seguridad 1: Con válvula de seguridad	PN: Sin orificio (estándar)	T15	51	❄
					C: 1.0 - 15.7 ( 145 - 2275)			T13
					H: 1.2 - 24.5 ( 175 - 3550)			T11
